近日,西安交大银河国际4556单智伟教授团队与材料创新设计中心团队合作,研究发现数十、甚至百纳米级别的金刚石颗粒可以在远低于钢铁熔点的温度下,以颗粒而非单个原子的形式,自驱动地进入钢铁晶体内部并且持续向内“行走”,最大行程可达数毫米且主体部分始终保持金刚石晶体结构。关于这一发现及其背后的物理机制的文章,以《纳米金刚石颗粒在铁晶体内部中的运动》(“Inward motion of diamond nanoparticles inside an iron crystal”)为题发表在《自然·通讯》杂志上,文章链接https://www.nature.com/articles/s41467-024-48692-5#citeas
银河国际4556为该工作的第一作者单位和唯一通讯单位,银河国际4556王悦存副教授、王旭东博士、丁俊教授为共同第一作者;银河国际4556单智伟教授和马恩教授为本文通讯作者;为该研究作出重要贡献的还有美国麻省理工学院李巨教授、银河国际4556张伟教授、沈阳理工大学段占强教授、贾春德教授和银河国际4556的梁倍铭硕士、黄龙超博士,范传伟工程师及博士研究生徐伟、刘章、郑芮,硕士研究生左玲玲等。该研究得到了国家自然科学基金委、西安交大青年拔尖人才计划、银河国际4556王宽诚青年学者等项目的支持。
钢铁渗碳的历史可以追溯到两千年多年前,其主要过程是:外界碳源(固/液/气)在高温下分解为活性碳原子并逐渐渗入进钢铁,从而使低碳钢工件拥有高碳表面,再经淬火、回火处理,获得高硬度、高耐磨的表面。传统认知中,渗碳所用的碳源必须要先分解成活性碳原子,然后才能在浓度梯度驱动下,以单个原子的形式扩散进入铁晶格并间隙固溶其中,过饱和后以碳化物或石墨的形式析出。然而,进入的碳无法以最理想的强化相——金刚石出现。由此引发了一个科学上的创新思考:金刚石小颗粒有没有可能整体进入钢铁晶体中,并且保留金刚石结构。
为验证这一大胆设想,研究团队以金刚石纳米颗粒和高纯铁及低碳钢为对象(图1a, b),利用原位透射电子显微镜对加热过程中金刚石纳米颗粒的运动过程进行实时观察:当表面附着有金刚石颗粒的钢铁被加热到一定温度后,其表面氧化膜首先发生分解,暴露出新鲜的铁原子。然后这些铁原子迅速向上扩散覆盖金刚石颗粒的表面,金刚石颗粒在毛细应力驱动下被快速“吞没”进钢铁基底中。冷却至室温后观察发现:金刚石颗粒不仅能够大量进入到钢铁内部(图1c),并且沉入深度可达到纳米金刚石颗粒自身尺寸的数千倍以上(毫米级)。图1d示意了整个进入过程。结合第一性原理计算、蒙特卡洛模拟及多维度表征,进一步揭示了纳米金刚石颗粒在钢铁晶体内部运动的微观机制:在铁的催化作用下,金刚石颗粒表面发生石墨化并部分溶解,在钢铁基底中及纳米金刚石颗粒周围分别形成长程和局部的碳浓度暨化学势梯度。在与此伴生的铁化学势梯度驱动下,金刚石周围的铁沿着金刚石和铁基底的界面不断上涌并形成一个向下局部应力,“推动”着金刚石向下前进。铁原子在金刚石颗粒表面的石墨层内的界面扩散,恰好为其远程迁移提供了快速通道(铁原子沿此通道向上迁移的速率得以高于铁晶格中碳原子向下运动的速率)。

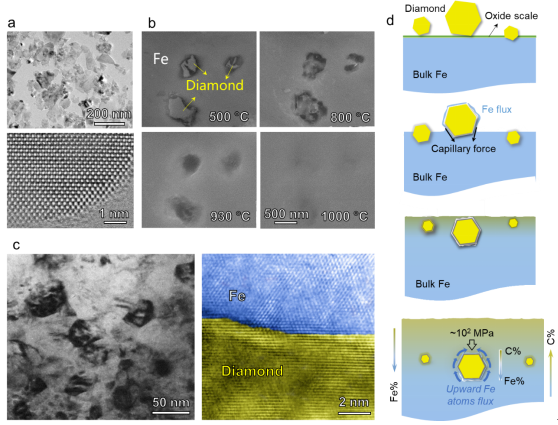

图1 (a)研究中所用的纳米金刚石粉的透射电镜表征;(b)纳米金刚石颗粒进入纯铁基底中的原位扫描观察;(c)纳米金刚石颗粒在铁内部的透射表征;(d)纳米金刚石自驱动进入钢铁基底的全过程及原理示意。
由于纳米金刚石具有超高强度、热导率、化学稳定性与低热膨胀系数、低摩擦系数、超高等特点,是一种理想的金属强化粒子。基于上述发现,将纳米金刚石渗入进钢铁材料中,形成钢铁和金刚石的梯度复合材料,有可能大幅改善钢铁的表面性能,如硬度、导热性和耐磨性等。 中国是最大的人造金刚石制造国,生产了世界上90%以上的人造金刚石,其中作为副产品的纳米金刚石粉的价格仅为~2000元/公斤。初步估算显示1公斤纳米金刚石粉能处理10吨的钢材(形成mm级的硬化层)。中国的钢铁年产量超过10亿吨,占世界总产量的一半以上,同时,中国也是钢铁的最大使用国,应用需求非常旺盛。该研究为钢铁材料的表面强化提供了新的思路和方法。
