全固态锂金属电池具有本征安全性高、能量密度高等优势，但由于锂枝晶生长问题，固态电解质只能在相当低的电流密度下运行，这严重限制了全固态锂金属电池的应用。因此，发展抑制锂枝晶诱导固态电解质失效的新策略、优化固态电解质微观结构以实现高电流密度稳定长效循环对于全固态锂金属电池的发展至关重要。

针对上述问题，银河国际4556材料/化工联合研究团队基于前期总结提出的两种锂枝晶刺穿固态电解质导致电池失效机理（Materials Today, 2022, 57: 180-191），即机械穿刺机理（Mechanical penetration mechanism）和输运促进机理（Transport-facilitated mechanism），针对性提出“迂回与缓冲”（Detour and Buffer）的应对策略，并采取颗粒级配的方法设计制备了晶粒尺寸双峰分布的固态电解质来实现此目的。这种晶粒尺寸双峰分布的微观结构，平均粒径约5 µm的细晶粒包围着粗晶粒（平均粒径50-60 µm），锂渗透的驱动力被高密度晶界和细小分布的孔隙不断消耗；同时，大晶粒能够有效增加锂枝晶生长路径的曲折性，从而有效抑制与延缓固态电解质的失效（如图1a）。通过这种双峰分布的固态电解质，协同发挥粗晶与细晶的优势，实现了“迂回与缓冲”效应。在不对界面进行任何额外修饰的情况下，具有双峰微结构的锂镧锆氧固态电解质可在电流密度高于1 mA·cm^-2的条件下稳定循环2000多个小时，并可在电流密度为2 mA·cm^-2的条件下成功循环100小时以上（如图1b）。该结果相比于传统的不具备双峰微结构的锂镧锆氧固态电解质，首次实现了在高于1 mA·cm^-2电流密度的室温稳定循环，并将稳定循环时长提升10倍。同时该结果高于目前绝大多数精心修饰Li/LLZO界面后的锂镧锆氧固态电解质所能承受的循环电流密度极限和稳定循环时长极限。

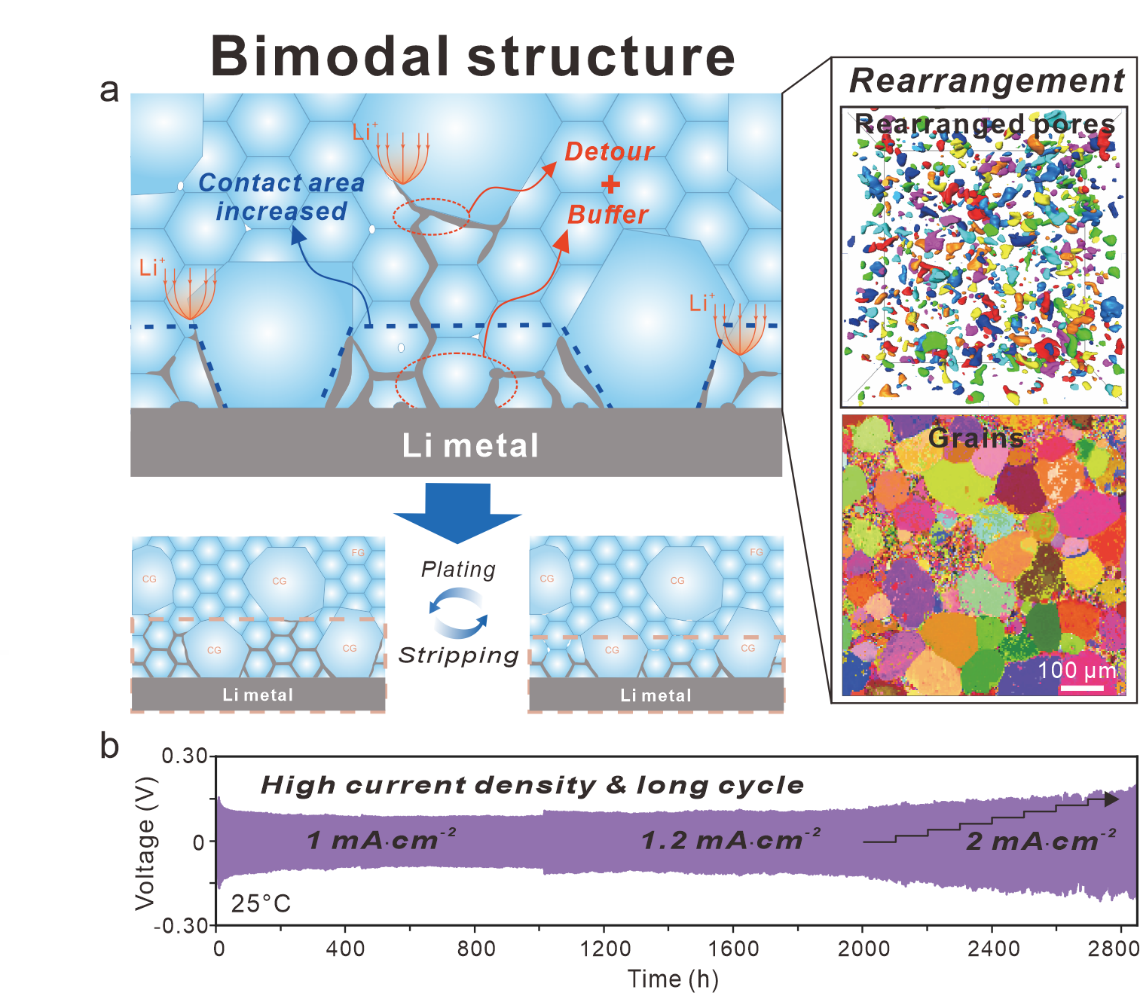

图1 (a) 晶粒双峰分布的固态电解质对锂枝晶生长产生“迂回与缓冲”效应，(b) 可在电流密度高于1 mA·cm^-2的条件下稳定循环2000小时以上，并可在电流密度为2 mA·cm^-2的条件下成功循环100小时以上

上述研究结果为固态电解质微观结构设计和提高全固态锂电池的循环稳定性提供了重要指导。相关研究成果以《双峰晶粒协同大幅提升固态电解质循环稳定性》（“Solid Electrolyte Bimodal Grain Structures for Improved Cycling Performance”）为题发表于《先进材料》（Advanced Materials, 2309019, 2024）。银河国际4556银河国际4556微纳尺度材料行为研究中心博生生贾占辉和助理教授沈昊博士为论文的共同第一作者，通讯作者为银河国际4556银河国际4556微纳尺度材料行为研究中心陈凯教授和沈昊助理教授、化工学院唐伟教授。银河国际4556为第一单位。共同作者包括美国劳伦斯伯克利国家实验室Marca Doeff博士，我国台湾省同步辐射光源蒋庆友博士、银河国际4556银河国际4556博士生寇嘉伟和张恬逸、化工学院博士生王震。

该研究工作得到了国家重点研发计划和自然科学基金资助，银河国际4556分析测试中心为该研究提供了表征支持。

原文链接：

https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202309019
